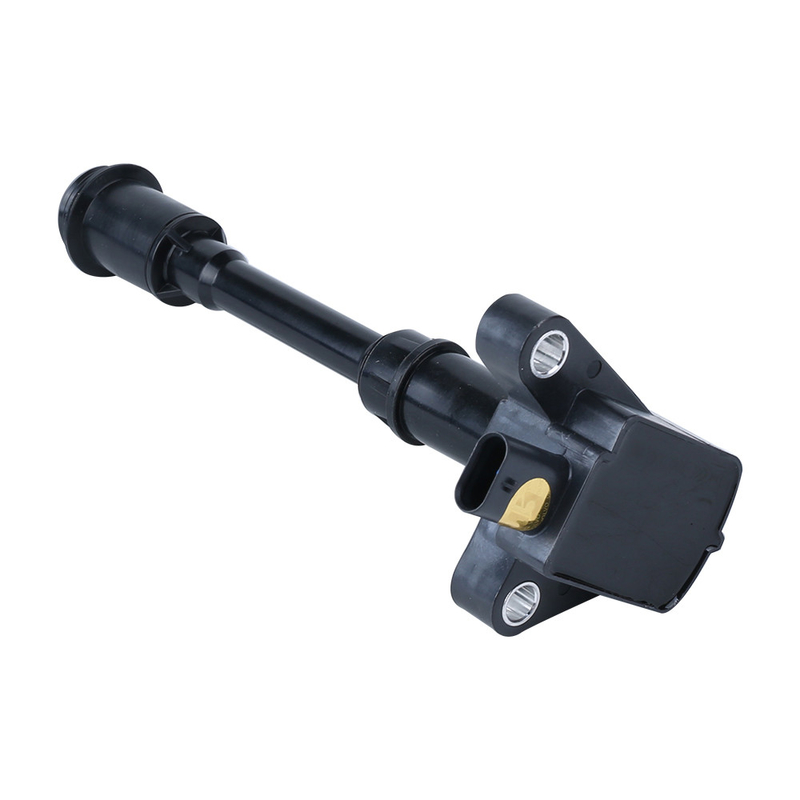

Στροβιλο σπείρα 31422117 S60 MK2 ανάφλεξης βενζίνης αυτοκινητική

Σύμφωνα με το μαγνητικό κύκλωμα, η σπείρα ανάφλεξης διαιρείται σε δύο τύπους: ανοικτός μαγνητικός τύπος και κλειστός μαγνητικός τύπος.

Ανοικτή μαγνητική σπείρα ανάφλεξης κυκλωμάτων

Η ανοικτή μαγνητική σπείρα ανάφλεξης κυκλωμάτων είναι γενικά μια δοχείο-διαμορφωμένη δομή. Αποτελείται από διάφορα φύλλα χάλυβα πυριτίου για να διαμορφώσει έναν ράβδος-διαμορφωμένο πυρήνα σιδήρου, και η δευτεροβάθμια σπείρα και η αρχική σπείρα αντίστοιχα έξω από το πυρήνα σιδήρου. Η δευτεροβάθμια σπείρα είναι ένα σμαλτωμένο καλώδιο με μια διάμετρο καλωδίων 0,05 έως 1 χιλ., και ο αριθμός στροφών είναι 20.000 έως 30.000. Η διάμετρος καλωδίων της αρχικής σπείρας είναι 0,5 έως 1,0 χιλ., το οποίο είναι παχύτερο από τη δευτεροβάθμια σπείρα, και ο αριθμός στροφών είναι μόνο 150 έως 300. Η αρχική σπείρα τυλίγεται έξω από τη δευτεροβάθμια σπείρα, έτσι η αλλαγή μαγνητικής ροής που παράγεται από τη δευτεροβάθμια σπείρα είναι ακριβώς η ίδια με αυτήν της αρχικής σπείρας. Οι κατευθύνσεις τυλίγματος της αρχικής σπείρας και της δευτεροβάθμιας σπείρας είναι οι ίδιες. Η έναρξη της δευτεροβάθμιας σπείρας συνδέεται με τον υψηλής τάσεως συνδετήρα παραγωγής, και το τέλος της δευτεροβάθμιας σπείρας συνδέεται με την έναρξη της αρχικής σπείρας και συνδέεται με «+» το τερματικό της κατοικίας. Το τέλος της αρχικής σπείρας συνδέεται με την κατοικία. Η «μια» θέση συνδέεται με το συλλέκτη της κρυσταλλολυχνίας δύναμης igniter, και igniter ελέγχει διακοπτόμενα του αρχικού ρεύματος σπειρών.

Κλειστή μαγνητική σπείρα ανάφλεξης κυκλωμάτων

Η κλειστή μαγνητική σπείρα ανάφλεξης κυκλωμάτων σχεδιάζεται με έναν κλειστό πυρήνα σιδήρου που επιτρέπει τη μαγνητική ροή να περάσει μέσω της. Η μαγνητική διαπερατότητα του πυρήνας σιδήρου είναι σημαντικά υψηλότερη από αυτή του αέρα, έτσι αυτό σημαίνει ότι η ανοικτή μαγνητική σπείρα ανάφλεξης κυκλωμάτων απαιτεί μια μεγαλύτερη magnetomotive δύναμη για να λάβει την ίδια μαγνητική ροή με την κλειστή μαγνητική σπείρα ανάφλεξης κυκλωμάτων. Για να επιτύχει αυτό, η αρχική σπείρα της ανοικτής μαγνητικής σπείρας ανάφλεξης κυκλωμάτων χρειάζεται έναν μεγαλύτερο αριθμό στροφών και μιας μεγαλύτερης διαμέτρου καλωδίων. Κατά συνέπεια, η δευτεροβάθμια σπείρα πρέπει επίσης να έχει έναν αυξανόμενο αριθμό στροφών για να διατηρήσει την ίδια αναλογία στροφών. Αυτό το καθιστά δύσκολο να μικρογραφήσει την ανοικτή μαγνητική σπείρα ανάφλεξης κυκλωμάτων.

Αφ' ετέρου, η κλειστή μαγνητική σπείρα ανάφλεξης κυκλωμάτων έχει μια χαμηλότερη μαγνητική αντίσταση, η οποία επιτρέπει την αποτελεσματική μείωση της magnetomotive δύναμης και τη μικρογράφηση της σπείρας ανάφλεξης. Η κλειστή μαγνητική σπείρα ανάφλεξης κυκλωμάτων μπορεί να συνδυαστεί με igniter ή ακόμα και να ενσωματωθεί σε ένα βούλωμα σπινθήρων, καθιστώντας το πολύ συμπαγές.

Η παραδοσιακή σπείρα ανάφλεξης είναι ένας ανοικτός μαγνητικός τύπος και τοποθετεί έναν πυρήνα σιδήρου σε στρώματα με τα φύλλα χάλυβα πυριτίου περίπου 0,3 χιλ. Ο πυρήνας σιδήρου τυλίγεται με τις δευτεροβάθμιες και αρχικές σπείρες. Αντίθετα, ο κλειστός μαγνητικός τύπος χρησιμοποιεί έναν πυρήνα σιδήρου που διαμορφώνεται όπως την επιστολή «ΙΙΙ» για να τυλίξει την αρχική σπείρα και έπειτα η δευτεροβάθμια σπείρα τυλίγεται έξω. Η μαγνητική γραμμή δύναμης διαμορφώνεται από το πυρήνα σιδήρου για να δημιουργήσει ένα κλειστό μαγνητικό κύκλωμα.

Τα πλεονεκτήματα των κλειστών μαγνητικών σπειρών ανάφλεξης περιλαμβάνουν τη λιγότερα μαγνητική διαρροή, τη χαμηλή ενεργειακή απώλεια, και το μικρό μέγεθος. Επομένως, οι κλειστές μαγνητικές σπείρες ανάφλεξης χρησιμοποιούνται συνήθως στα ηλεκτρονικά συστήματα ανάφλεξης.
